  1、 前言



  使用计算机软件对图书进行管理,是计算机应用的一部分。以实现图书检索迅速、可靠性高、存储量大、寿命长、成本低等特点,能极大程度地提高图书管理的效率,也是图书管理信息化、正规化管理的必然趋势。

  针对用户对图书资源进行有效利用和管理的功能需求,用建模技术对图书管理资源采用面向对象的描述方式,在具体系统功能实现之前,建立起系统模型是很必要的,这里采用具有可视化、能够柔性实现分析、设计和开发系统的统一建模语言实现系统模型构建。同时,结合最流行的基于浏览器的数据管理模式,建议采用基于组件技术的B/S(brower/server)系统结构。



  2、 图书管理系统用例分析



  要开发一个软件系统,首先要对软件系统的需求进行分析,要做的工作是深入描述目标系统的功能和性能,确定软件设计的限制和软件同其他系统元素间的接口细节,定义软件的其他有效性需求。运用UML(Unified Modelling Language:统一建模语言)的目的可以捕捉系统的功能需求、分析,提取所开发系统领域的类以及描述它们之间合作概况,在完成系统的OOA(Object-Oriented Analysis:面向对象分析)在此基础上,对系统进行OOD(Object-Oriented Design:面向对象设计)。

  UML的用例图较详细和确切地描述了用户的功能需求,使系统责任明确到位,奠定UML对系统建模的基础,这样,其他模型图的构造和发展依赖于用例图中所描述的内容,直至系统能够实现用例图中描述的功能。采用用例图描述的图书管理主要包括三类用户:读者、图书管理员、系统管理员。其中,读者是多个,图书管理员是几个,系统管理员是一个。对于系统,读者可以查询自己的借阅情况、分门别类的查询图书和在规定期限内续借不能超过一次操作的情况下进行自行登录续借书等。图书管理员主要是日常操作以下几个工作环节:图书订购、新书验证、书目录入、图书登记、读者信息管理、借阅书登记、图书信息注销和读者信息注销等,而系统管理员统筹管理图书的系统相关事宜,比如权限维护、日志维护、增删用户和管理系统后台数据等。用例间关系、用户与用例关系及用例之间的关系如图1所示。

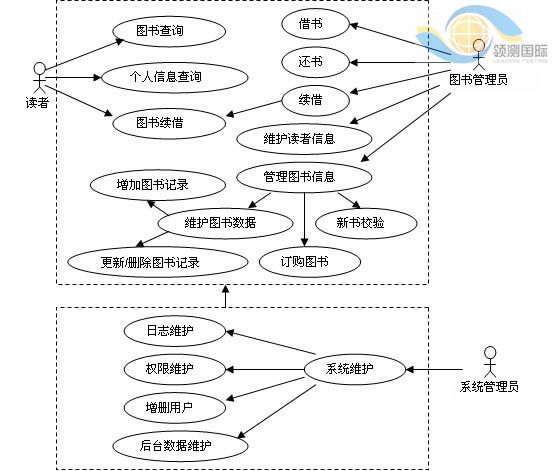

  图1:图书管理用例分析图
