  　引言:本文提出了一个基于UML模型图来测试场景的方法，它以顺序图为主要测试模型，结合类图和状态图导出所有的场景，并将与场景相关的环境条件与方法序列、输入、输出合理组合作为覆盖该场景的测试用例。我们的工作具有两方面的优点：测试方法完全基于UML模型，以便已经使用UML的软件系统能方便地采用，另一方面生成的测试用例数量少，减少工作量。

　　1、实例

　　本文以DHCP[2]作为一个实例，使用UML的类图、状态图和顺序图[3]来说明我们提出的一个场景测试用例生成方法。DHCP是由IETF进行标准化的一个协议，提供一种动态指定IP地址和配置参数的机制。我们选取了DHCP协议的一个子集，协议的一般过程如下：

　　1.客户端广播一个DHCP_DISCOVER消息。

　　2.每个具有网络地址的服务可能响应一个DHCP_ OFFER消息，如果都没有响应，则表示超时失败。

　　3.如果客户端接收到一个或多个DHCP_OFFER消息，则选择其中一个，然后广播一条DHCP_REQUEST消息给所有的服务器，并附上选择参数及指明哪一个服务器。

　　4.所有服务器接收到客户的广播信息，只有被选中的服务器才绑定地址给这个客户，并发送确认消息DHCP_ACK，连接成功;如果要求的地址不可得(可能分配给其它用户)，则服务器发送一个DHCP_NAK给客户，连接失败。

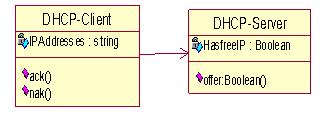

　　图1显示了DHCP协议的部分类图。

　　图1：DHCP的部分类图

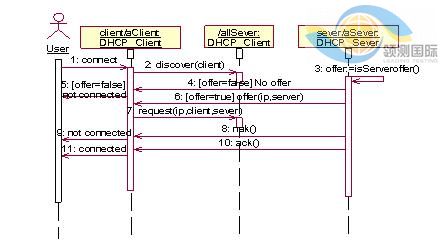

　　图2是实例中请求IP的顺序图。

　　图2：请求IP的顺序图

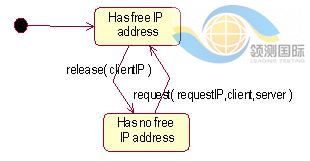

　　图3是DHCP中Server类的状态图。

　　图3：DHCP-Server状态图
