XX校校园网实现

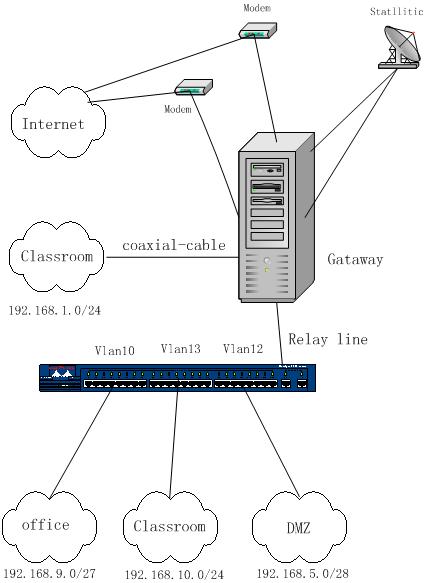

[size=18:4176ba45c1][b:4176ba45c1]一、网络拓扑图（附件所示）及网络规划：[/b:4176ba45c1][/size:4176ba45c1]

    交换机为Cisco2924,划分为3个VLAN，VLAN10给办公室用，VLAN13给教室用，VLAN12为服务器区域，将交换机的第24口置为trunk模式（VLAN中继线）。

    网关机采用Linux系统，安装有两块卫星卡，通过两个Modem拨号并建立VPN，给office分配子网为192.168.9.0/27，教室为192.168.10.0/24，服务器区域为192.168.5.0/28。

    另外要求office在9:00——22:00能够上网，Classroom在18:30——22:00能够上网，并且每个子网都可以访问192.168.5.0/28内的web服务器。
教室不能访问办公室。

[size=18:4176ba45c1][b:4176ba45c1]二、Cisco2924交换机上VLAN的配置：[/b:4176ba45c1][/size:4176ba45c1]
   在Cisco2924交换机上，将1—8号端口设置为VLAN10，将9—16号端口设置为VLAN13，将17—22号端口设置为VLAN13，将23号端口设置为VLAN1以便管理交换机。将24号端口设置为中继线路。

    VLAN的划分采用一般方法即可，这里需要强调的是中继线路的配置：

    Cisco2924#conf t    （进入全局配置模式）

    Cisco2924(config)#interface fastEthernet0/24    （进入24号端口配置模式）

    Cisco2924(config-if)#switchport mode trunk    （将24号端口设置为中继模式）

    Cisco2924(config-if)#switchport trunk encapsulation dotlq    （将数据帧的封装格式设置为802.1Q，缺省为Cisco专用的isl。）

    Cisco2924(config-if)#switchport trunk allowed vlan remove vlan-list     （将不需要进行VLAN中继的VLAN列表删除，如果是全部，可以用all参数。）

    Cisco2924(config-if)#switchport trunk allowed vlan add vlan-list 1—13    （将1—13号VLAN加入到VLAN中继列表。）

[size=18:4176ba45c1][b:4176ba45c1]三、Linux系统（Gataway）上的VLAN配置：[/b:4176ba45c1][/size:4176ba45c1]

    1、编译内核，使内核支持802.1Q VLAN。

    下载Linux2.4.20内核：http://www.kernel.org/pub/linux/kernel/v2.4/linux-2.4.20.tar.bz2

    cp linux-2.4.20.tar.bz2 /usr/src

    tar -jxvf linux-2.4.20.tar.bz2

    ln -s linux-2.4.20 linux

    cd linux

    make menuconfig

    Networking options ---><M> 802.1Q VLAN Support (可以编译为模块或编译进内核。)

    ………………

    编译完成后启用新内核。

    2、VLAN的配置

    下载VLAN配置工具软件：http://www.candelatech.com/~greear/vlan/vlan.1.7m.tar.gz

    tar -zxvf vlan.1.7m.tar.gz

    cd vlan

    cp vconfig /usr/sbin

  [color=red:4176ba45c1][i:4176ba45c1]  注：  如果需要支持基于MAC地址划分的VLAN，需要给内核打补丁（vlan.1.7m.tar.gz中有），并将macvlan_config拷贝到/sbin下，用macvlan_config命令来进行VLAN配置。[/i:4176ba45c1][/color:4176ba45c1]

    (1)、创建VLAN10、VLAN12、VLAN13

        vconfig add eth0 10

        vconfig add eth0 12

        vconfig add eth0 13

   (2)、为接口设置IP地址：

        ip address add 192.168.5.3/28 dev eth0.12    （DMZ区域的网关）

        ip address add 192.168.10.1/24 dev eth0.13    （Classroom的网关）

        ip address add 192.168.9.1/27 dev eth0.10    （office的网关）

        ip link set dev eth0.12 up    （启用设备）
        ip link set dev eth0.10 up
            ip link set dev eth0.13 up

[size=18:4176ba45c1][b:4176ba45c1]四、配置拨号[/b:4176ba45c1][/size:4176ba45c1]

    1、创建Office的拨号网络：

    (1)创建拨号脚本文件：/etc/ppp/dialisp1

#!/bin/sh

/usr/sbin/pppd /dev/ttyS0 57600 connect '/usr/sbin/chat -f /etc/ppp/chat95788' login user 95788 mru 1500 mtu 1500 crtscts file /etc/ppp/options.pstn_isp1

    (2)创建拨号用的会话文件：/etc/ppp/chat95788

"" at
OK atm3
OK atdt95788
CONNECT
    (3)、创建拨号用的会话文件：/etc/ppp/options.pstn_isp1

local
nodefaultroute
noauth
login
user 95788
mru 1500
mtu 1500
crtscts
updetach

[i:4176ba45c1][color=red:4176ba45c1]注：由于有多个拨号，不能获取缺省路由，所以有nodefaultroute。[/color:4176ba45c1][/i:4176ba45c1]

2、创建Classroom的拨号网络：

(1)创建拨号脚本文件：/etc/ppp/dialisp2

#!/bin/sh

/usr/sbin/pppd /dev/ttyS1 57600 connect '/usr/sbin/chat -f /etc/ppp/chat9_95788' login user 95788  mru 1500 mtu 1500 crtscts file /etc/ppp/options.pstn_isp2

(2)创建拨号用的会话文件：/etc/ppp/chat9_95788

"" at
OK atm3
OK atdt9,,95788
CONNECT

    [color=red:4176ba45c1][i:4176ba45c1]注：该电话需要拨9字头[/i:4176ba45c1][/color:4176ba45c1]


    (3)、创建拨号用的会话文件：/etc/ppp/options.pstn_isp2

local
noauth
login
user 95788
nodefaultroute
mru 1500
mtu 1500
crtscts
updetach

[size=18:4176ba45c1][b:4176ba45c1]五、创建VPN(卫星)拨号脚本：[/b:4176ba45c1][/size:4176ba45c1]

    1、下载Linux下的VPN客户端软件：http://pion.xs4all.nl/~elf/pkg/pptp-linux-1.1.0.tar.gz

    解压后将pptp文件拷贝到/usr/sbin下。

    2、下载卫星卡的Linux驱动程序：

    3、创建office的pptp拨号脚本:/etc/ppp/dialpptp1

ip route add 210.12.254.4 dev ppp0    （x.x.x.x 为ISP提供的VPN服务器地址，该命令设置访问x.x.x.x的路由。）

sleep 2

/usr/sbin/pptp 210.12.254.4 file /etc/ppp/options.pptp1    （建立PPTP连接）

/etc/ppp/options.pptp1为建立office的VPN连接的选项文件，其内容如下：

local
user username
+chap
remotename 210.12.254.4
noauth
mru 1400
mtu 1400
updetach

[i:4176ba45c1][color=red:4176ba45c1]注：由于在PPTP内还要对数据进行封装，包头会占去一定的字节，所以其mru 和 mtu值要比ppp的小。[/color:4176ba45c1][/i:4176ba45c1]

    4、创建Classroom的pptp拨号脚本:/etc/ppp/dialpptp2

ip route add x.x.x.x dev ppp2    （x.x.x.x 为ISP提供的VPN服务器地址，该命令设置访问x.x.x.x的路由。）

sleep 2

/usr/sbin/pptp x.x.x.x file /etc/ppp/options.pptp2    （建立PPTP连接）

    /etc/ppp/options.pptp2为建立office的VPN连接的选项文件，其内容如下：

local
user username
+chap
remotename x.x.x.x
noauth
mru 1400
mtu 1400
updetach

    5、进行拨号测试：

    注意拨号的先后顺序。

[size=18:4176ba45c1][b:4176ba45c1]六、设置路由策略：[/b:4176ba45c1][/size:4176ba45c1]

1.设置路由表名称：

编辑/etc/iproute2/rt_tables文件，在文件的尾部加入下面的两行：

100    classroom (将编号为100 的路由策略命名为classroom）

110    office （将编号为110的路由策略命名为office）

2.设置路由：

(设置教室的路由表)
ip route add 192.168.5.0/28 dev eth0.12 table classroom

（设置办公室的路由表）
ip route add 192.168.5.0/28 dev eth0.12 table office

(设置路由策略)
ip rule add from 192.168.9.0/27 table office （来自192.168.9.0/27 的数据包走 office 表）
ip rule add from 192.168.10.0/24 table classroom （来自192.168.10.0/24 的数据包走 classroom 表）
ip rule add to 192.168.9.0/27 table main （去往192.168.9.0/27 的数据包走 main 表）
ip rule add to 192.168.10.0/27 table main （去往192.168.10.0/27 的数据包走 main 表）

3.设置缺省路由：

根据前面的描述，我们想要教室和办公室分别使用不同的Modem上网，因此我们为classroom和office表设置不同的缺省路由。

ip route add default dev ppp1 table offcie

ip route add default dev ppp3 table classroom

[color=red:4176ba45c1][i:4176ba45c1](注：ppp1为基于ppp0的 VPN 连接，ppp3为基于ppp2的 VPN 连接。）[/i:4176ba45c1][/color:4176ba45c1]

一切已OK，现在的事情就是进行NAT设置及脚本的整理了，至于说分时段上网，可以通过crond来进行控制。

[color=blue:4176ba45c1][size=24:4176ba45c1]将上面的几个执行脚本整理如下：[/size:4176ba45c1][/color:4176ba45c1]1、划分VLAN的脚本，以及本地路由和路由策略需要开机就执行，将他放入/etc/rc.local内：
/sbin/ip addr add 0.0.0.0 dev eth0
/sbin/ip link set dev eth0 up

/sbin/vconfig add eth0 10
/sbin/vconfig add eth0 12
/sbin/vconfig add eth0 13

/sbin/ip route add 192.168.5.0/28 dev eth0.12 table classroom
/sbin/ip route add 192.168.5.0/28 dev eth0.12 table office

/sbin/ip rule add from 192.168.9.0/27 table office
/sbin/ip rule add from 192.168.10.0/24 table classroom
/sbin/ip rule add to 192.168.9.0/27 table main
/sbin/ip rule add to 192.168.10.0/27 table main

2、办公室的拨号及缺省路由设置/etc/ppp/dialisp1
/usr/sbin/pppd /dev/ttyS0 57600 connect '/usr/sbin/chat -f /etc/ppp/chat95788' login user 95788 crtscts file /etc/ppp/options.pstn_isp1

sleep 5
/sbin/ip route add 210.12.254.4 dev ppp0

sleep 2
/usr/sbin/pptp 210.12.254.4 file /etc/ppp/options.pptp1

sleep 5
/sbin/ip route add default dev ppp1 table office

3、办公室的拨号及缺省路由设置/etc/ppp/dialisp2
/usr/sbin/pppd /dev/ttyS1 57600 connect '/usr/sbin/chat -f /etc/ppp/chat95788' login user 95788 crtscts file /etc/ppp/options.pstn_isp2

sleep 5
/sbin/ip route add 210.12.254.4 dev ppp2

sleep 2
/usr/sbin/pptp 210.12.254.4 file /etc/ppp/options.pptp2

sleep 5
/sbin/ip route add default dev ppp3 table classroom

要位办公室拨号，执行/etc/ppp/dialisp1即可，要为教室拨号，执行/etc/ppp/dialisp2即可。

NAT及cron部分希望大家参考其他资料。

[size=12:4176ba45c1][/size:4176ba45c1]

javascript:window.open(this.src);" style="CURSOR: pointer" onload="return imgzoom(this,550)">

bearzhang 回复于：2003-07-10 09:02:59

up!
重点是VLAN及路由策略。Linux的路由功能很强大！！！

lnx3000 回复于：2003-07-10 09:06:50

楼主是原创的吗? 不错的说

bearzhang 回复于：2003-07-10 10:04:12

是的，这是我们学校的的网络，学校比较穷，所以用了N个Linux系统！没法子拉专线（在凤凰岭），所以用卫星！

我爱臭豆腐回复于：2003-07-10 11:42:29

不错写的好。有时间试验一下。这样省了三层交换的钱了：）

ipcfg 回复于：2003-07-10 11:56:33

真的很不错,无愧精化

zlc158 回复于：2003-07-10 13:45:45

不错！`我收藏拉

north 回复于：2003-07-10 13:57:19

save

bearzhang 回复于：2003-07-10 15:50:58

多谢各位的支持，经验要大家共享，大力支持Chinaunix！

zhoulm 回复于：2003-07-10 22:15:52

好贴，只得收藏，我觉得这种帖子只有在CU这里才能看到。

若水回复于：2003-07-10 22:38:32

写得很好了，我是初学者了，可留个联系方法吗？我的是：[email protected].要好好学习了
:shock:

aborigen 回复于：2003-07-10 23:31:59

好文，顶。

hjp0021 回复于：2003-07-11 08:44:14

GOOD，非常感谢，有些问题要请教：
（1）VLAN之间的路由也是通过LINUX完成的吗？
（2）如何配置才能达到保护DMZ区的目的？
（3）LINUX做路由器，当流量增大是否出现时延增大，不稳定的情况？

bearzhang 回复于：2003-07-11 09:20:22

[quote:8c613d6a5f="hjp0021"]GOOD，非常感谢，有些问题要请教：
（1）VLAN之间的路由也是通过LINUX完成的吗？
（2）如何配置才能达到保护DMZ区的目的？
（3）LINUX做路由器，当流量增大是否出现时延增大，不稳定的情况？[/quote:8c613d6a5f]

1、VLAN之间的路由也是通过LINUX完成。
2、通过Linux自带的防火墙netfilter来保护DMZ区域。
3、Linux做路由器，当流量增大时需要修改内核源代码的几个参数不会产生太大的时延，当达到100M时，PC机本身是一个瓶颈（Linux自己完全没问题），效益会下降。用作10M路由器100%不比Cisco差。

mousie 回复于：2003-07-12 17:27:54

好

xfyrose 回复于：2003-07-12 20:57:37

可以说说修改哪几个内核参数吗

3、Linux做路由器，当流量增大时需要修改内核源代码的几个参数不会产生太大的时延，当达到100M时，PC机本身是一个瓶颈（Linux自己完全没问题），效益会下降。用作10M路由器100%不比Cisco差。
