使用IP NAT Outside Source List命令的配置样例

　　
　　使用的组件
　　本文不局限于特殊的软件和硬件版本。
　　
　　配置
　　本部分向您提供配置本文所述功能所需要的信息。
　　
　　网络图

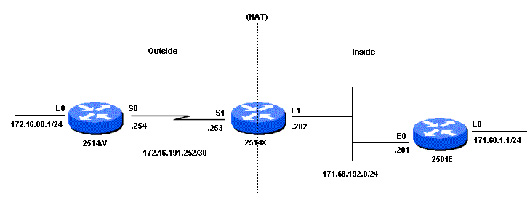

　　本文使用下图所示的网络设置。
　　

　

　　从Router 2514w的loopback0接口（172.16.88.1）到Router 2501e的171.68.1.1的ping 数据包成功。在Router 2514x的外部接口上，该包有源地址（SA）172.16.88.1 和目的地地址（DA）171.68.1.1。如果SA允许在 ip nat outside source list命令使用的访问表1中，那么该SA将被转换成NAT 池 Net171中的地址。请注意， ip nat outside source list 命令 参考了 NAT 池 "Net171"。在本例中，该地址被转换成 171.68.16.10。转换之后，Router 2514x 在路由表中搜索目的地并传送数据包。Router 2501e在入局接口上发现这个数据包，SA 为171.68.16.10，DA 为171.68.1.1。Router 2501e发出一个互联网控制消息协议（ICMP）响应来答复171.68.16.10。如果它没有路由，那么它就丢弃这个数据包。在本例中，由于Router 2501e有一个（默认的）路由，因此，Router 2501e使用 171.68.1.1 的SA和 171.68.16.10的DA将数据包发送到Router 2514x。Router 2514x发现这个包并检查去往171.68.16.10 地址的路由。如果Router 2501e没有一个路由，那它就发送ICMP不可到达的应答来作响应。在本例中，由于它有去往171.68.16.10的路由，因此它将这个数据包转换回172.16.88.1地址，并将该包路由出自己的外部接口。
　　

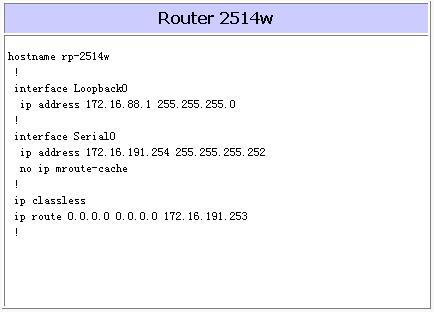

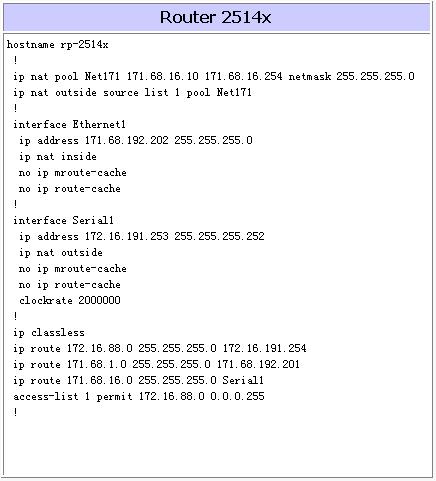

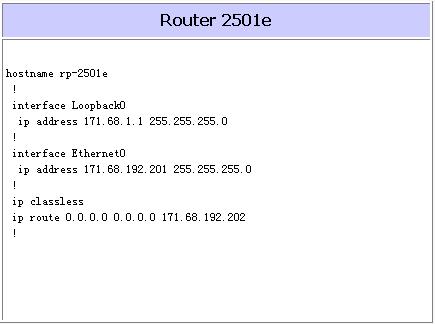

　　配置
　　　
　　　
　　　
　　检验
　　此配置目前没有检验程序。
　　
　　故障检修
　　本部分向您提供可以用于配置排障的信息。
　　
　　以下输出是从Router 2514w的 loopback0 接口地址（172.16.188.1）ping到Router 2501e的loopback0接口地址（171.68.1.1）时，在Router 2514x上运行debug ip packet 和 debug ip nat 命令的结果。
　　
　　rp-2514x#
　　 NAT: s=172.16.88.1->171.68.16.10, d=171.68.1.1 [40]　
　　 IP: s=171.68.16.10 (Serial1), d=171.68.1.1 (Ethernet1), g=171.68.192.201, len　
　　 100, forward ICMP type=8, code=0
　　 NAT: s=171.68.1.1, d=171.68.16.10->172.16.88.1 [40]　
　　 IP: s=171.68.1.1 (Ethernet1), d=172.16.88.1 (Serial1), g=172.16.191.254, len　
　　 100, forward ICMP type=0, code=0　
　　　
　　 NAT: s=172.16.88.1->171.68.16.10, d=171.68.1.1 [41]　
　　 IP: s=171.68.16.10 (Serial1), d=171.68.1.1 (Ethernet1), g=171.68.192.201, len　
　　 100, forward ICMP type=8, code=0　
　　 NAT: s=171.68.1.1, d=171.68.16.10->172.16.88.1 [41]　
　　 IP: s=171.68.1.1 (Ethernet1), d=172.16.88.1 (Serial1), g=172.16.191.254, len　
　　 100, forward ICMP type=0, code=0　
　　
　　 NAT: s=172.16.88.1->171.68.16.10, d=171.68.1.1 [42]　
　　 IP: s=171.68.16.10 (Serial1), d=171.68.1.1 (Ethernet1), g=171.68.192.201, len　
　　 100, forward ICMP type=8, code=0　
　　 NAT: s=171.68.1.1, d=171.68.16.10->172.16.88.1 [42]　
　　 IP: s=171.68.1.1 (Ethernet1), d=172.16.88.1 (Serial1), g=172.16.191.254, len　
　　 100, forward ICMP type=0, code=0　
　　
　　 NAT: s=172.16.88.1->171.68.16.10, d=171.68.1.1 [43]　
　　 IP: s=171.68.16.10 (Serial1), d=171.68.1.1 (Ethernet1), g=171.68.192.201, len　
　　 100, forward ICMP type=8, code=0　
　　 NAT: s=171.68.1.1, d=171.68.16.10->172.16.88.1 [43]　
　　 IP: s=171.68.1.1 (Ethernet1), d=172.16.88.1 (Serial1), g=172.16.191.254, len　
　　 100, forward ICMP type=0, code=0　
　　
　　 NAT: s=172.16.88.1->171.68.16.10, d=171.68.1.1 [44]　
　　 IP: s=171.68.16.10 (Serial1), d=171.68.1.1 (Ethernet1), g=171.68.192.201, len　
　　 100, forward ICMP type=8, code=0　
　　 NAT: s=171.68.1.1, d=171.68.16.10->172.16.88.1 [44]　
　　 IP: s=171.68.1.1 (Ethernet1), d=172.16.88.1 (Serial1), g=172.16.191.254, len　
　　 100, forward ICMP type=0, code=0
　　
　　总结
　　使用 ip nat outside source list 命令（动态NAT）而不是 ip nat outside source static 命令（静态NAT）的主要区别在于，在（为NAT配置的）路由器检验数据包的转换标准之前，在转换表中没有条目。在上例中，SA为172.16.88.1的数据包（进入Router 2514x的外部接口）符合访问列表1，即 ip nat outside source list 命令使用的标准。因此，在内部网络的包可以与Router 2514w的loopback0接口通信之前，必须从外部网络始发数据包。
　　
　　本例中需要注意两点：
　　第一，当数据包从外部传输到内部时，先进行转换，然后检查目的地的路由表。当数据包从内部传输到外部时，先检查目的地的路由表，然后进行转换。
　　

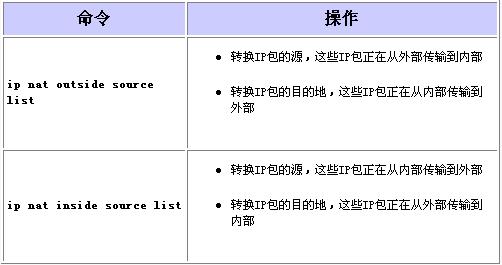

　　第二，使用上述每条命令时，记录IP数据包的哪个部分被转换很重要。下表给出了一个纲要：
　　
　　以上表明有多种方法可以转换包。根据您的具体要求，您应该确定如何定义NAT接口（内部或外部），以及路由表在转换之前或之后应该包含哪些路由。一定要记住，包被转换的部分取决于该包传输的方向以及您如何配置NAT。
