一. 方法简介
1.定义：是一种利用图解法分析输入的各种组合情况，从而设计测试用例的方法，它适合于检查程序输入条件的各种组合情况。
2.因果图法产生的背景：
等价类划分法和边界值分析方法都是着重考虑输入条件，但没有考虑输入条件的各种组合、输入条件之间的相互制约关系。这样虽然各种输入条件可能出错的情况已经测试到了，但多个输入条件组合起来可能出错的情况却被忽视了。
如果在测试时必须考虑输入条件的各种组合，则可能的组合数目将是天文数字，因此必须考虑采用一种适合于描述多种条件的组合、相应产生多个动作的形式来进行测试用例的设计，这就需要利用因果图(逻辑模型)。
3.因果图介绍
1) 4种符号分别表示了规格说明中向4种因果关系。
2) 因果图中使用了简单的逻辑符号，以直线联接左右结点。左结点表示输入状态(或称原因)，右结点表示输出状态(或称结果)。
3) Ci表示原因，通常置于图的左部;ei表示结果，通常在图的右部。Ci和ei均可取值0或1，0表示某状态不出现，1表示某状态出现。 软件测试
4. 因果图概念

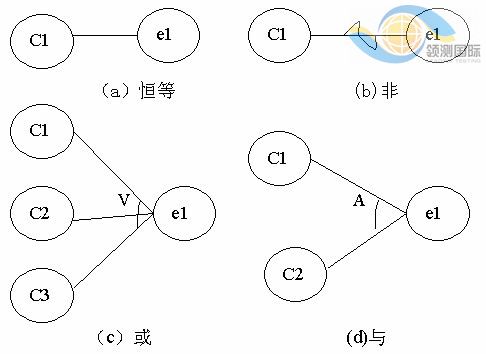

1) 关系
① 恒等：若ci是1，则ei也是1;否则ei为0。
② 非：若ci是1，则ei是0;否则ei是1。
③ 或：若c1或c2或c3是1，则ei是1;否则ei为0。“或”可有任意个输入。
④ 与：若c1和c2都是1，则ei为1;否则ei为0。“与”也可有任意个输入。
