　　主板上的防火墙

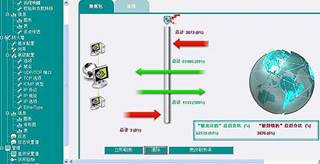

　　 在这里只给大家介绍防火墙的配置，在基本配置里面，有"关"、"低"、"中"、"高"、"锁定"、"仅防 黑客 入侵 "和三个自定义的 安全 配置方式。如果我们选择了一个自定义配置方式，就允许在向导网页和高级配置网页上更改配置。如下图三所示。管理界面已经对各个安全配置等级做了相对详细的说明。 　　

　　 图三：防火墙的详细配置

　　 另外有关UDP/TCP 端口、TCP 选项、ICMP类型、IP 协议、IP 地址、IP 选项和以太网类型（EtherType）等方面的内容，都有丰富和详细的设置，不过这种设置的内容适合有点网络基础的用户，对大多数的用户来说，使用默认的设置就行了。如下图。

　　 图四：详细设置

二、原生千兆网卡

　　 NVIDIA nForce3 Ultra MCP提供的原生千兆网卡比普通的主板集成的百兆网卡性能在理论上提高了十倍，而且它提供了比传统的PCI接口的千兆以太网网卡多200％以上的带宽，而CPU的使用率却降低了20％。传统的PCI接口的千兆以太网卡处理数据时，数据先通过物理接口传送给网卡，然后再通过南桥芯片、北桥芯片，然后传送给CPU来完成数据的处理。如下图五所示。　　

　　 图五：传统PCI千兆网卡架构

　　 NVIDIA nForce3 Ultra MCP提供的原生千兆网卡处理数据时由物理接口把数据传送给MCP，再交由CPU直接处理就行了。如下图六所示。采用这种解决方案时，在PCI总线上就没有数据延时，减少了等待时间，提高了系统性能。根据厂商的宣传说是在系统带宽上可有200%的性能提升呢。　　

　　 图六：原生千兆网卡架构

（完）
