易控创新500米VGA双绞线传输解决方案

领测软件测试网

　　

    ZY-VGAR500(VGA信号延长器、VGA信号长线驱动器)是VGA长距离传输的接收器，它和ZY-VGAT发送器配合使用可传输VGA信号500米，

VGA信号双绞线传输器是专为网络平板显示及大屏幕幕墙显示广告工程、工业自动化控制、医疗设备、安防监控、多媒体教学等显示系统工程中高质量视频信号长距离传输的需求而专业设计的集VGA信号转换、分配、驱动、接收和还原功能为一身的信号传输系统。

    它可以将VGA信号通过非屏蔽五类网线上平衡传输，以增强对共模噪声及干扰信号的抑制，同时大幅度地节约线材成本并简化了工程布线。

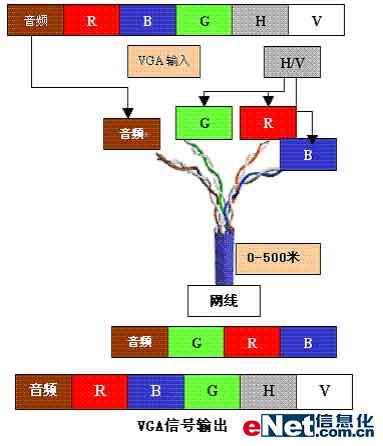

    采用专利技术将H和V信号编码至RGB信号上加重处理后发送，仅利用CAT-5电缆的三对双绞线完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信号的平衡编解码，并采用远距离高频补偿加重处理，带宽高达350MHz。使XGA（800*600/60Hz）的传输距离达到500米，以满足大型工程投影机、显示器、TFT-LCDTV、PDP信号传输的需要。由于整个传输系统采用了加权零值拆分的平衡传输的专利技术，因此双绞线在传输信号时不会对外造成EMI的干扰。此外，多出的一对双绞线可以传输音频信号。

    应用：

    ·液晶广告机、液晶电视广告机、楼宇液晶电视、

    ·楼宇液晶广告机、楼宇液晶显示器、楼宇广告机

    ·等离子显示广告工程

    ·大屏幕LCD幕墙显示工程

    ·工业自动化控制系统

    ·医疗显示系统

    ·银行、证券、金融显示系统

    ·军事国防演习显示系统

    ·安防监控显示系统

    ·多媒体网络教室显示系统

    ·长距离KVM延长切换器

    ·长距离网络服务器管理

解决方案（图一）" width="275" height="180" />
