思科路由器EIGRP基本设置

领测软件测试网

　　
　　eigrp基本设置与igrp完成一致。启动eigrp路由协议，在全局设置模式下，
　　
　　router eigrp 自治域号
　　
　　同一自治域内的路由器才能交换路由信息本路由器参加动态路由的子网
　　
　　network 子网号
　　
　　eigrp只是将由network指定的子网在各端口中进行传递以交换路由信息，如果不指定子网，则路由器不会将该子网广播给其它路由器。
　　
　　指定某路由器所知的eigrp路由信息广播给那些与其邻接的路由器neighbor 邻接路由器的相邻端口地址。
　　
　　

　　

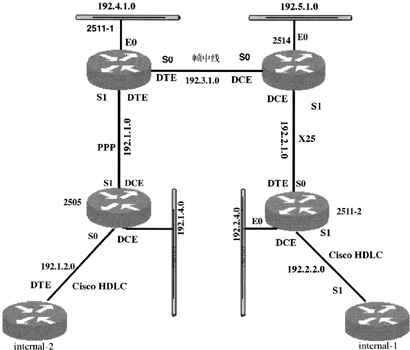

　　实例
　　
　　2511－1的设置
　　
　　Current configuration :
　　
　　！
　　
　　version 11.3
　　
　　no service password-encryption
　　
　　!
　　
　　hostname 2511-1
　　
　　!
　　
　　enable password cisco
　　
　　!
　　
　　!
　　
　　interface Ethernet0
　　
　　ip address 192.4.1.1 255.255.255.0
　　
　　!
　　
　　interface Serial0
　　
　　ip address 192.3.1.1 255.255.255.0
　　
　　encapsulation frame-relay IETF
　　
　　no ip mroute-cache
　　
　　bandwidth 2000
　　
　　frame-relay map ip 192.3.1.2 100 broadcast
　　
　　frame-relay lmi-type cisco
　　
　　!
　　
　　interface Serial1
　　
　　ip address 192.1.1.1 255.255.255.0
　　
　　encapsulation ppp
　　
　　bandwidth 64
　　
　　!
　　
　　router eigrp 10
　　
　　passive-interface Ethernet0
　　
　　network 192.1.1.0 255.255.255.0
　　
　　network 192.3.1.0 255.255.255.0
　　
　　network 192.4.1.0 255.255.255.0
　　
　　neighbor 192.1.1.2
　　
　　neighbor 192.3.1.2
　　
　　!
　　
　　ip classless
　　
　　!
　　
　　line con 0
　　
　　line 1 8
　　
　　line aux 0
　　
　　line vty 0 4
　　
　　login
　　
　　!
　　
　　end
　　
　　　
　　
　　2505的设置
　　
　　Current configuration :
　　
　　version 11.2
　　
　　no service udp-small-servers
　　
　　no service tcp-small-servers
　　
　　!
　　
　　hostname 2505
　　
　　!
　　
　　enable secret 5 $1$GbyT$OR05giiLx14hEAO0F8kV1
　　
　　!
　　
　　hub ether 0 1
　　
　　link-test
　　
　　auto-polarity
　　
　　!
　　
　　hub ether 0 2
　　
　　link-test
　　
　　auto-polarity
　　
　　!
　　
　　hub ether 0 3
　　
　　link-test
　　
　　auto-polarity
　　
　　!
　　
　　hub ether 0 4
　　
　　link-test
　　
　　auto-polarity
　　
　　!
　　
　　hub ether 0 5
　　
　　link-test
　　
　　auto-polarity
　　
　　!
　　
　　hub ether 0 6
　　
　　link-test
　　
　　auto-polarity
　　
　　!
　　
　　hub ether 0 7
　　
　　link-test
　　
　　auto-polarity
　　
　　!
　　
　　hub ether 0 8
　　
　　link-test
　　
　　auto-polarity
　　
　　!
　　
　　interface Ethernet0
　　
　　ip address 192.1.4.1 255.255.255.0
　　
　　!
　　
　　interface Serial0
　　
　　ip address 192.1.2.1 255.255.255.0
　　
　　bandwidth 2000
　　
　　clockrate 2000000
　　
　　!
　　
　　interface Serial1
　　
　　ip address 192.1.1.2 255.255.255.0
　　
　　enpsuration ppp
　　
　　bandwidth 64
　　
　　clockrate 64000
　　
　　!
　　
　　router eigrp 10
　　
　　passive-interface Ethernet0
　　
　　network 192.1.1.0 255.255.255.0
　　
　　network 192.1.2.0 255.255.255.0
　　
　　network 192.1.4.0 255.255.255.0
　　
　　neighbor 192.1.1.1
　　
　　neighbor 192.1.2.2
　　
　　!
　　
　　no ip classless
　　
　　!
　　
　　line con 0
　　
　　line aux 0
　　
　　line vty 0 4
　　
　　login
　　
　　!
　　
　　end
　　
　　internal -2的设置
　　
　　Current configuration :
　　
　　!
　　
　　version 11.2
　　
　　no service udp-small-servers
　　
　　no service tcp-small-servers
　　
　　!
　　
　　hostname internal-2
　　
　　!
　　
　　enable secret 5 $1$KX00$rT1/2TvDokWxT4xC6wvmi/
　　
　　!
　　
　　interface Ethernet0
　　
　　no ip address
　　
　　shutdown
　　
　　!
　　
　　interface Serial0
　　
　　ip address 192.1.2.2 255.255.255.0
　　
　　!
　　
　　interface Serial1
　　
　　no ip address
　　
　　shutdown
　　
　　!
　　
　　router eigrp 10
　　
　　network 192.1.2.0 255.255.255.0
　　
　　neighbor 192.1.2.1
　　
　　!
　　
　　no ip classless
　　
　　!
　　
　　line con 0
　　
　　line 1 16
　　
　　line aux 0
　　
　　line vty 0 4
　　
　　login
　　
　　!
　　
　　end
　　
　　　
　　
　　　
　　
　　2514的设置
　　
　　Current configuration :
　　
　　!
　　
　　version 11.2
　　
　　no service udp-small-servers
　　
　　no service tcp-small-servers
　　
　　!
　　
　　hostname 2514
　　
　　!
　　
　　enable secret 5 $1$uoHU$Vks/lY CRi33z4TXs4qekI0
　　
　　!
　　
　　frame-relay switching
　　
　　!
　　
　　interface Ethernet0
　　
　　ip address 192.5.1.1 255.255.255.0
　　
　　!
　　
　　interface Ethernet1
　　
　　no ip address
　　
　　shutdown
　　
　　!
　　
　　interface Serial0
　　
　　ip address 192.3.1.2 255.255.255.0
　　
　　encapsulation frame-relay IETF
　　
　　bandwidth 2000
　　
　　clockrate 2000000
　　
　　frame-relay map ip 192.3.1.1 100 broadcast
　　
　　frame-relay intf-type dce
　　
　　!
　　
　　interface Serial1
　　
　　ip address 192.2.1.1 255.255.255.0
　　
　　no ip mroute-cache
　　
　　encapsulation X25 dce
　　
　　bandwidth 64
　　
　　x25 address 1234
　　
　　x25 htc 16
　　
　　x25 nvc 4
　　
　　x25 map ip 192.2.1.2 5678 broadcast
　　
　　clockrate 64000
　　
　　!
　　
　　router eigrp 10
　　
　　passive-interface Ethernet0
　　
　　network 192.3.1.0 255.255.255.0
　　
　　network 192.2.1.0 255.255.255.0
　　
　　network 192.5.1.0 255.255.255.0
　　
　　neighbor 192.2.1.2
　　
　　neighbor 192.3.1.1
　　
　　!
　　
　　no ip classless
　　
　　!
　　
　　line con 0
　　
　　line aux 0
　　
　　line vty 0 4
　　
　　login
　　
　　!
　　
　　end
　　
　　　
　　
　　　
　　
　　2511-2的设置
　　
　　Building configuration ...
　　
　　Current configuration:
　　
　　!
　　
　　version 11.3
　　
　　no service password-encryption
　　
　　!
　　
　　hostname 2511-2
　　
　　!
　　
　　enable secret 5 $1$7o5F$MSyFWzVf6JBgnjLJghHSB.
　　
　　!
　　
　　!
　　
　　interface Ethernet0
　　
　　ip address 192.2.4.1 255.255.255.0
　　
　　!
　　
　　interface Serial0
　　
　　ip address 192.2.1.2 255.255.255.0
　　
　　encapsulation x25
　　
　　no ip mroute-cache
　　
　　x25 address 5678
　　
　　x25 htc 16
　　
　　x25 nvc 4
　　
　　x25 map ip 192.2.1.1 1234 broadcast
　　
　　!
　　
　　interface Serial1
　　
　　ip address 192.2.2.1 255.255.255.0
　　
　　no ip mroute-cache
　　
　　bandwidth 2000
　　
　　clockrate 2000000
　　
　　!
　　
　　router igrp 10
　　
　　passive-interface Ethernet0
　　
　　network 192.2.2.0 255.255.255.0
　　
　　network 192.2.4.0 255.255.255.0
　　
　　network 192.2.1.0 255.255.255.0
　　
　　neighbor 192.2.1.1
　　
　　neighbor 192.2.2.2
　　
　　!
　　
　　ip classless
　　
　　!
　　
　　line con 0
　　
　　line 1 8
　　
　　line aux 0
　　
　　line vty 0 4
　　
　　login
　　
　　!
　　
　　end
　　
　　　
　　
　　　
　　
　　internal -1的设置
　　
　　Building configuration...
　　
　　Current configuration:
　　
　　!
　　
　　version 11.2
　　
　　no service udp-small-servers
　　
　　no service tcp-small-servers
　　
　　!
　　
　　hostname internal-1
　　
　　!
　　
　　enable secret 5 $1$cF2M$z2T8Ohij5q/yn2RsiVaGE/
　　
　　!
　　
　　!
　　
　　interface Ethernet0
　　
　　no ip address
　　
　　shutdown
　　
　　!
　　
　　interface Serial0
　　
　　ip address 192.2.2.2 255.255.255.0
　　
　　!
　　
　　interface Serial1
　　
　　no ip address
　　
　　shutdown
　　
　　!
　　
　　router eigrp 10
　　
　　network 192.2.2.0 255.255.255.0
　　
　　neighbor 192.2.2.1
　　
　　!
　　
　　no ip classless
　　
　　!
　　
　　line con 0
　　
　　line 1 16
　　
　　line aux 0
　　
　　line vty 0 4
　　
　　login
　　
　　!
　　
　　end
