软件测试开发技术UML 在商业活动建模中的应用

·职员为每个项目做一个价格卷标。

·职员把价格卷标贴到每个项目上。

利用这种方法较容易表述出其活动的主要内容，并且用 UML 用例图较易直观地表示出。如下图所示：

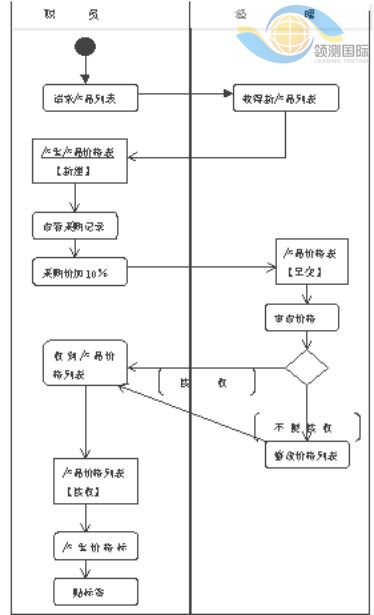

为了更好地理解用例，我们常用活动图来加以说明，商业活动中引用活动图的描述目的为：描述一个操作执行过程中（操作实现的实例化）所完成的工作 ( 动作 ) ；描述对象内部的工作；显示如何执行一组相关的动作，以及这些动作如何影响它们周围的对象；显示用例的实例是如何执行动作以及如何改变对象状态；说明一次商务活动中的工作者（角色）、工作流、组织和对象是如何工作的。对本例，用活动图来表示这一过程责相当清晰、明了。其活动图如下：

至此，我们用 UML 一些简单的模型完整地描述了商业活动的整个过程。当我们的商业活动过程比较复杂时，即并发和分支活动比较多时，我们使用活动图来进行建模，就比较方便有利。
